Подарок другу.





            Наверное, каждый сталкивался с проблемой: что подарить другу в день рождения?

Вот и я был озадачен таким вопросом в очередной раз. Надо сказать, что друг мой человек не бедный и вроде бы всё у него уже есть… Проблема. На ум приходят всякие глупости вроде статуэток «со смыслом», компакт-дисков «с музыкой» и т.п. Не подходит. Друг художник, да ещё и с хорошим слухом. На мякине не проведёшь.



            Озарение случилось как всегда неожиданно. А всё от того, что решил я послушать очередной раз "Led Zeppelin", на компьютере снабжённом активными АС «SVEN SPS-678». Вот они-то (АС) и «попали под раздачу».  Было решено внедрить в эти картонные коробочки ламповые усилители. По одному на канал. Стерео всё-таки. Усилители однотактные, понятное дело.



            Около часа ушло на обдумывание схемы, режимов, типов элементов и их поиск в многочисленных ящиках, ящичках, коробках и коробочках нашей бескрайней лаболатории. Ещё час ушёл на изучение устройства самих АС и способа размещения всех найденных электро-радио-элементов внутри их.



            Повезло. Передняя панель с динамиками полностью отсоединяется от основного корпуса АС. Таким образом, становится доступным всё пространство внутри корпуса. Монтаж облегчён максимально. А я-то думал…

            Содержимое «правой» АС (плата усилителя и БП) было вытряхнуто в мусорное ведро стоящее под рабочим столом.



            Механическая доработка корпусов для монтажа нового усилителя и БП свелась к сверлению отверстий под ламповые панельки в верхней их части.

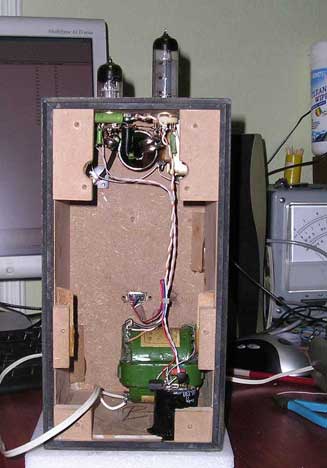

            Из «остальных» деталей пришлось крепить только трансформаторы и дроссели. Все оставшиеся элементы были установлены либо навесным монтажом, либо приклеены с помощью термоклея к стенкам АС (лёгкие элементы).

            Особо не мудрствовал. Монтаж максимально прост. Но с соблюдением элементарных правил взаимного расположения элементов по условиям минимизации электромагнитных и электростатических связей.

            Источник питания разместился теперь в «левой» колонке: негоже располагать силовой трансформатор около входных цепей и регуляторов громкости. Для питания усилителя «правого» канала пришлось изготовить соединительный кабель, оканчивающийся разъёмом DB 9.





Схема.

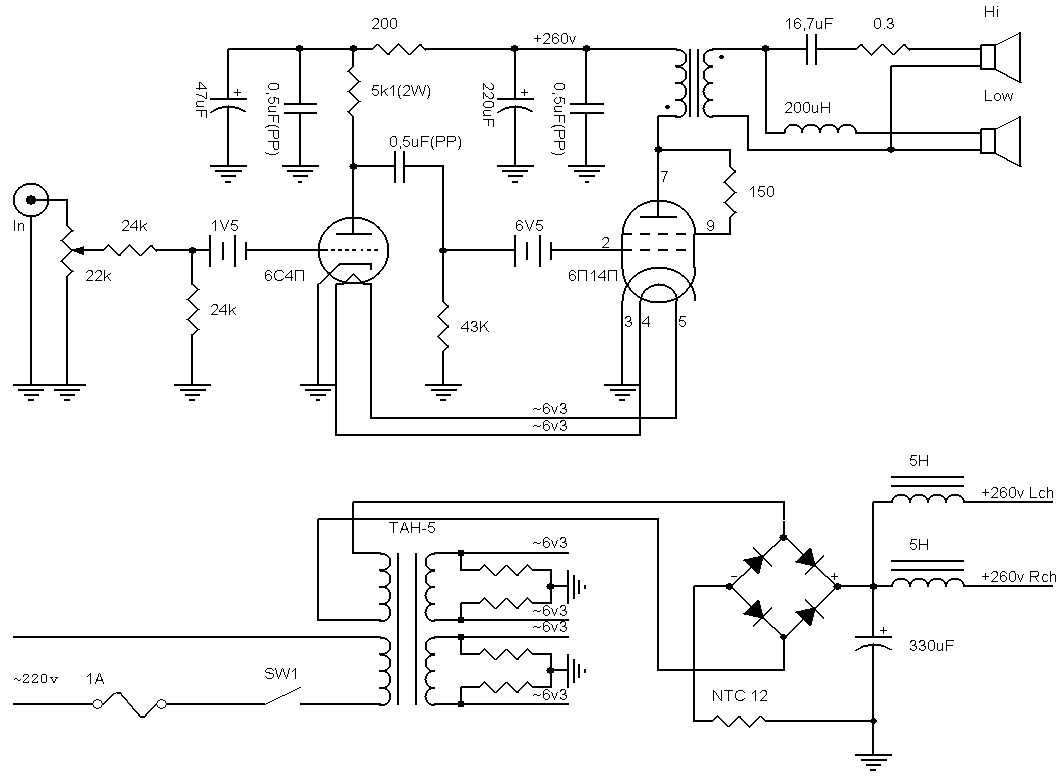

Два идентичных канала представляют собой однотактный двухкаскадный (6С4П+6П14П (триодом)) усилитель с конденсаторной связью. Однако: катоды «наглухо заземлены», смещение батарейное.



            Для упрощения цепи соединяющие «левую» и «правую» АС не показаны.



            Детали.

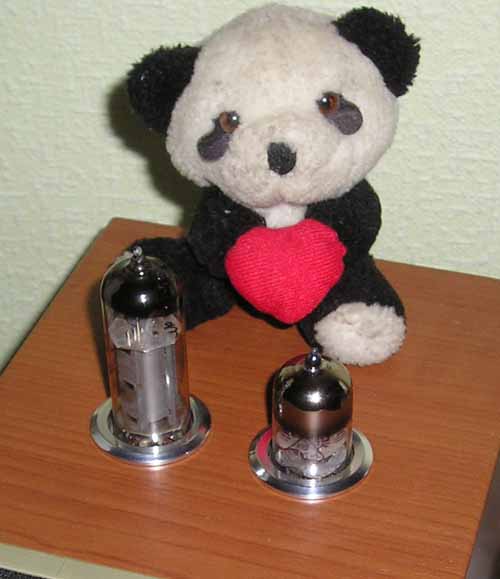

            Все электролитические конденсаторы – Nichicon; полипропиленовые – К78-2; «килоомные» резисторы – ВС; «омные» резисторы – ПТМН; Припой - Asahi; дроссели – собственного изготовления; анодно-накальный трансформатор – ТАН-5; выходные трансформаторы - ТВЗ-1-9; лампы – стеклянные, старые (65 и 73 гг. соответственно, слева-направо). В качестве каркасов катушек фильтров в АС использованы "катушки" от припоя Asahi. И так далее. Хлам, одним словом… Но, работает очень неплохо. Странно...





            Раздача благодарностей.

            Спасибо китайской фирме SVEN за создание АС SPS-678. Отдельное спасибо Игорю Гапонову, это он незримо присутствует в новых фильтрах «новых» АС. Позже он материализовался с парой 6П14П в кармане. Селекционная работа прошла успешно. Лампы что надо!

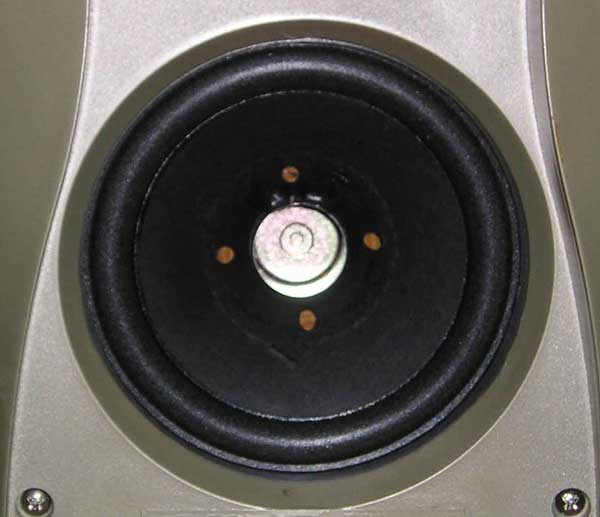

            Да! Чуть не забыл. В процессе изучения «образных» способностей низкочастотных ГГ выяснилось, что они, мягко говоря, «не очень». Ничтоже сумяшеся я взял, да и оторвал пластиковые пылезащитные колпачки. С «мясом». Вот так.











Полегчало. Стереообраз стал стабильным вплоть до 3500Hz. Частота «раздела» в данной версии АС составила 2760Hz. Все работы в «электро-акустической» части АС проведены в соответствии с нашими «Фильтрами…». "Дирижабль" тоже очень рад.

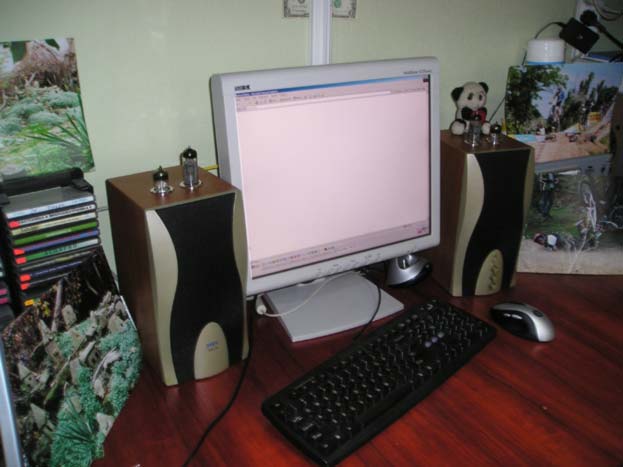

Вот, что получилось.







Колонки едут к другу.



Евгений Бабиченко.

г.Одесса.

25 ноября 2004г.
